RIM-162 ESSM

3. 설계

ESSM은 초기 AIM-7 스패로우 공대공 미사일을 기반으로 근거리 방어 사격을 제공하기 위해 설계된 씨 스패로우를 함선 운용에 최적화한 미사일이다. 더 크고 강력한 로켓 모터, 스트레이크, 스키드-턴을 사용한 공기역학적 개선을 통해 사거리와 기동성을 향상시켰다.^[9] 또한, 이지스 전투 시스템, APAR 등 다양한 레이더와 연동되는 최신 미사일 유도 기술을 활용한다.^[10]

ESSM은 기존 RIM-7P의 유도부분을 유지하면서 미사일 본체의 직경을 8인치에서 10인치로 늘렸다. 중간 날개를 제거하고 스탠다드 미사일과 유사한 긴 꼬리 핀을 채택하여 기동성을 높였으며, 로켓 모터 후부에는 추력 편향 노즐을 장착하여 발사 직후 저속에서도 높은 운동 성능(최대 50G 선회)을 가진다.

Mk 41 VLS에서는 1셀당 4발, Mk 48 VLS에서는 1셀당 2발을 수납 가능하다. 최종 유도는 함정에 탑재된 일루미네이터의 레이더파 조사를 이용한 세미 액티브 레이더 호밍(SARH) 방식이며, 중간 단계에서는 관성 항법 장치(INS)와 사격 지휘 장치와의 무선 링크를 통한 사령 조준선 불일치(COLOS) 유도 방식으로 최대 3개의 목표에 동시 대응할 수 있다.

4. 발사대

Mk 41 수직발사대 1셀에 SM-2 미사일을 한 발씩 장전하는 것과 달리, ESSM은 1셀에 4발을 장전할 수 있어 효율성이 높다.

4. 1. Mk 29

4. 2. Mk 41 VLS

4. 3. Mk 48 VLS

5. AMRAAM-ER

6. 운용 현황

2002년 7월, USS Shoup에서 미국의 작전 평가가 수행되었고, 그 이후에 초기 작전 능력을 달성했다.^[16]

2003년 10월, 호주 해군 호위함 HMAS Warramunga는 하와이 근처의 미 해군 태평양 미사일 사격장에서 ESSM 발사에 성공했다. 이 발사는 CEA Technologies CWI를 유도에 사용한 첫 번째 작전 사용이었다.^[17][18]

2003년 11월, 네덜란드 왕립 해군 호위함 HNLMS De Zeven Provinciën는 아조레스 제도에서 약 200nmi 떨어진 곳에서 ESSM 실사격 시험을 실시했다. 이 발사는 대형 함재 능동 전자 주사 배열(APAR)이 작전 환경에서 ICWI (Interrupted Continuous Wave Illumination) 기술을 사용하여 미사일을 유도하는 최초의 실사격이었다.^[19]

2004년 8월, 독일 해군 Sachsen급 호위함은 캘리포니아 해안에서 떨어진 Point Mugu 미사일 발사장에서 일련의 실사격 시험을 완료했으며, 총 11발의 ESSM 미사일 발사가 포함되었다. 이 시험에는 Northrop BQM-74E Chukkar III 및 Teledyne Ryan BQM-34S Firebee I과 같은 표적 드론과 Beech AQM-37C 및 공중 발사 Kormoran 1 대함 미사일과 같은 미사일 표적에 대한 발사가 포함되었다.^[20]

2005년 3월, 네덜란드 해군 호위함 HNLMS ''De Zeven Provinciën''에서 다시 아조레스 제도 서쪽 약 180nmi 떨어진 대서양에서 추가 실사격이 수행되었다. 이 시험에는 장거리에서 Iris 표적 드론에 단일 SM-2 Block IIIA 발사, Iris 표적 드론에 단일 ESSM 발사, 그리고 두 대의 Iris 표적 드론에 대한 두 번의 일제 발사(두 발의 SM-2 Block IIIAs, 두 발의 ESSM)가 포함되었다.^[20]

De Zeven Provinciën급 및 ''Sachsen''급 호위함에서 발사된 모든 ESSM은 Mark 41 수직 발사 시스템에 쿼드 팩으로 포장된 ESSM을 사용했다.

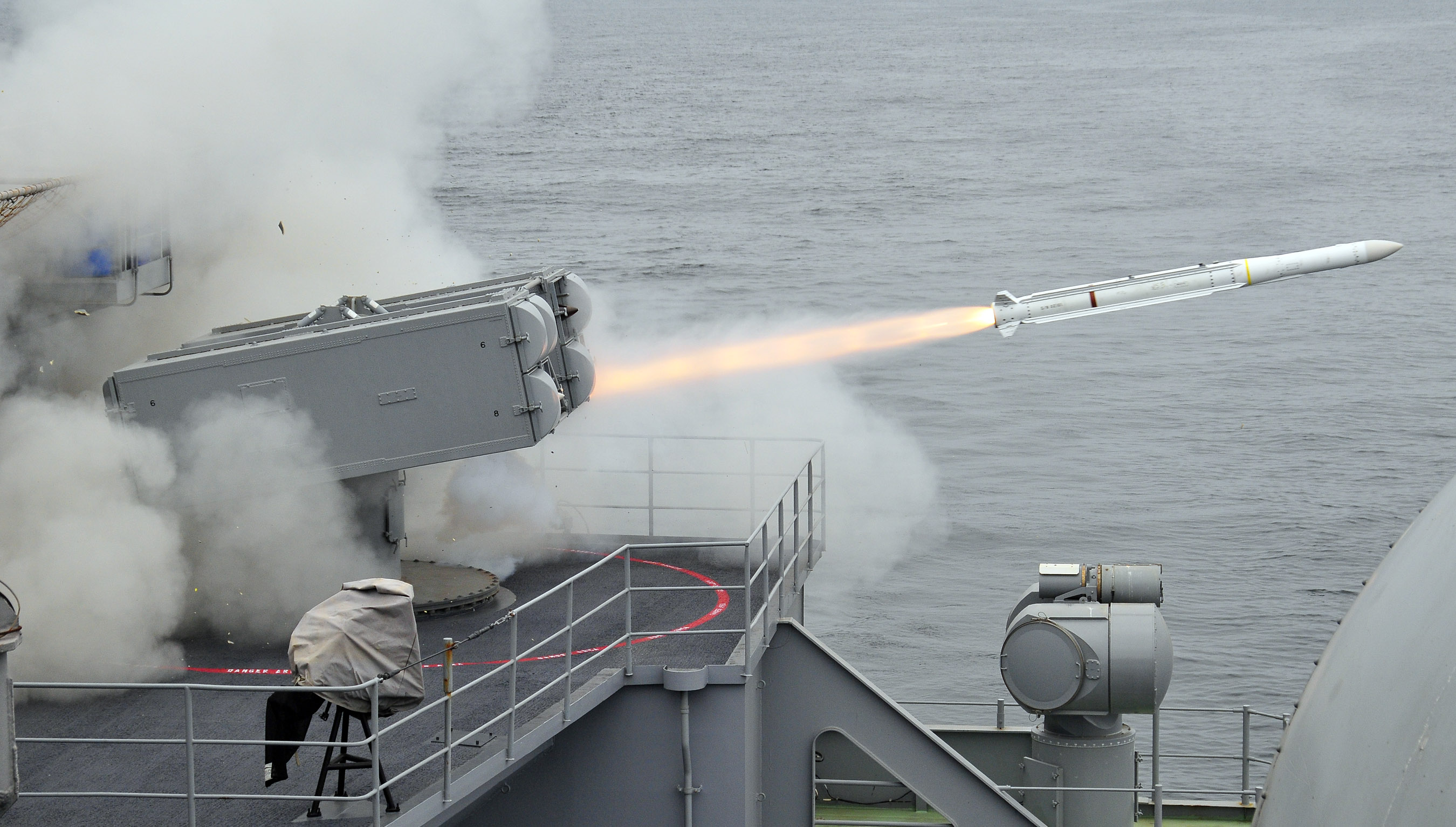

미 해군 항공모함의 Mk 29 발사기에서 RIM-162D에 의한 첫 번째 "격추"는 2008년 10월 7일 USS John C. Stennis의 훈련 중 달성되었다.^[21]

2013년 5월 14일, ESSM은 고다이빙 초음속 시험 표적을 요격하여 고G 기동, 저속 공중 위협 및 해상 표적을 타격하는 능력을 입증했다. ESSM의 향상된 기능을 입증하기 위해 소프트웨어 변경은 필요하지 않았다.^[22]

2015년 8월 30일, 연례 '해상 준비태세 및 훈련 협력' ('CARAT') 훈련 동안, ESSM은 태국 왕립 해군 ''Naresuan''급 유도 미사일 호위함 HTMS Naresuan에서 발사되었고, USS Germantown에서 발사된 BQM-74E 드론 미사일을 직접 타격했다.^[23]

2016년 10월 9일, USS Mason은 두 개의 후티 대함 순항 미사일(잠재적으로 중국제 C-802 미사일)에 대항하기 위해 1발의 RIM-162 ESSM과 2발의 SM-2를 발사했다. RIM-162가 두 미사일 중 하나를 요격했는지는 알 수 없지만, 이 사건은 ESSM이 실전 상황에서 사용된 첫 번째 사례를 기록했다.^[24]

2018년, ESSM Block 2는 첫 번째 실사격 시험을 통과하여 액티브 유도 탐색 헤드를 사용하여 BQM-74E 표적 드론을 성공적으로 요격했다.^[25]

7. 운용국

{| class="wikitable"

|-

! ESSM 운용국

|-

|

|}

8. 대한민국 해군

대한민국 해군은 충무공이순신급 구축함(DDH-II)과 세종대왕급 구축함(DDG)에 RIM-162 ESSM을 탑재하여 운용하고 있다. ESSM은 Mk 41 VLS를 통해 1셀당 4발씩 쿼드팩으로 운용되어, 함정의 대공 방어 능력을 크게 향상시켰다.^[31]
